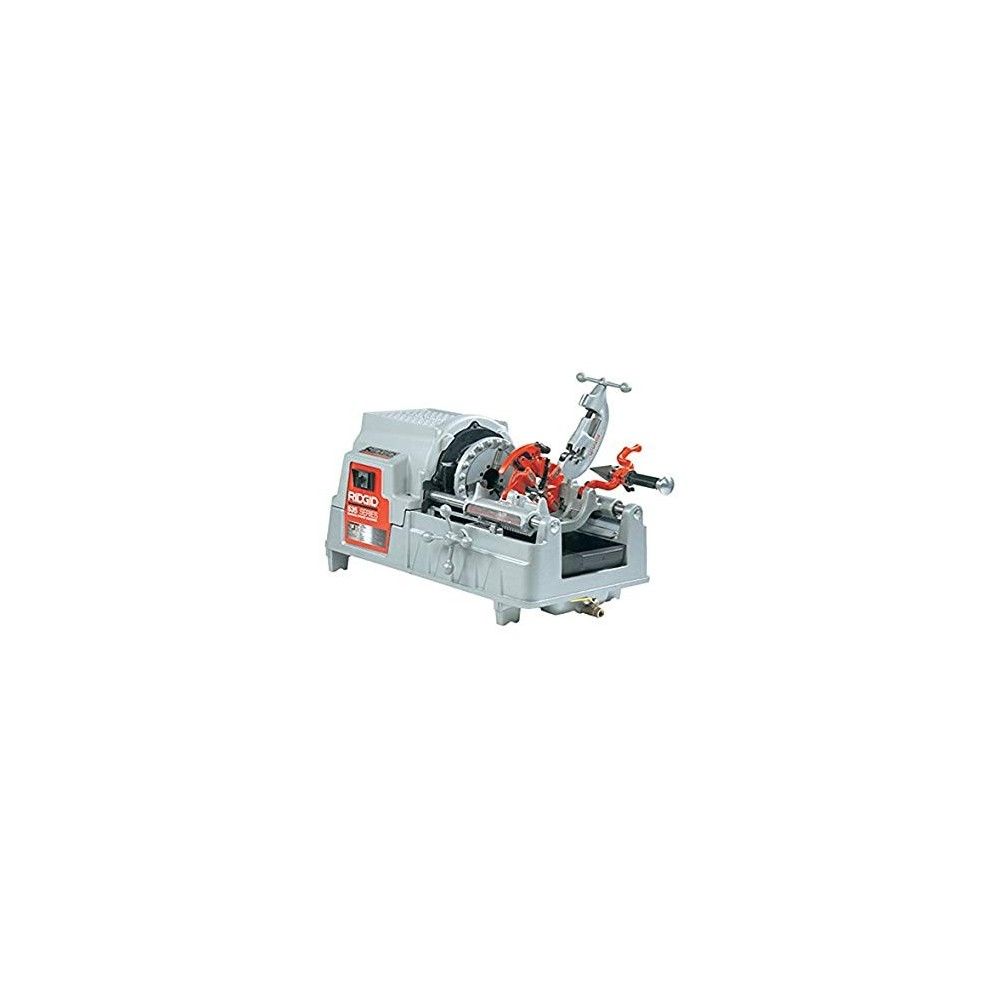

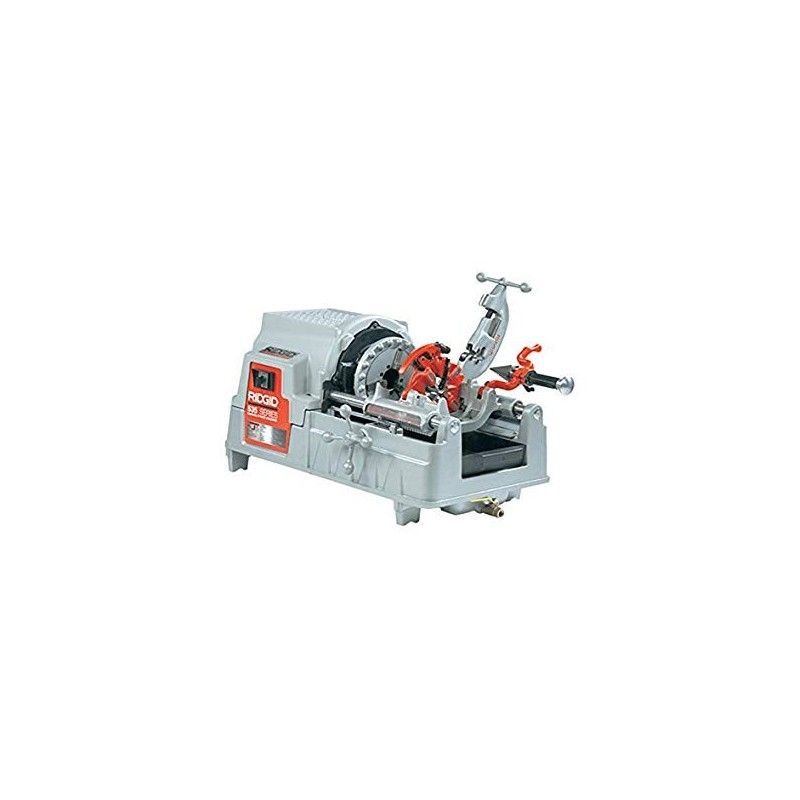

Roscadora modelo 535

66630

Consulta por la disponibilidad

Nuevo producto


6 432,24 €

-10%

5 789,02 €sin impuestos

¡Precio rebajado!

Características

  • Bandeja grande de aceite con capacidad para 1,75 galones (6,6 litros).
  • Bandeja grande para virutas.
  • Amplia cubierta superior para tener a mano las herramientas y los accesorios.
  • El carro de alto espacio libre facilita el roscado.
  • El mandril de velocidad con mordazas de quijada oscilante centra y agarra instantáneamente la pieza de trabajo.
  • Se puede utilizar con las roscadoras a engranajes modelos 141 y 161.
  • Usa cabezales roscadores semiautomáticos (modelo 816/817), de autoapertura (815A) o de apertura rápida (811A).
  • Calibrador de longitud para cortes rápidos y exactos.

Accesorios

  • Cabezales roscadores y terrajas.
  • Estantes para cabezales roscadores.
  • Tres modelos de soportes disponibles.
  • Aceite para cortar roscas.
  • Mandril para niples.

Especificaciones

Diámetro de tubos 1/8” a 2” (3 mm a 50 mm), 2 1/2” a 4” (62 mm a 100 mm), 4” a 6” (100 mm a 150 mm) con las roscadoras a engranajes 141 y 161.
Diámetro de pernos 1/4" a 2" (6 mm a 50 mm).

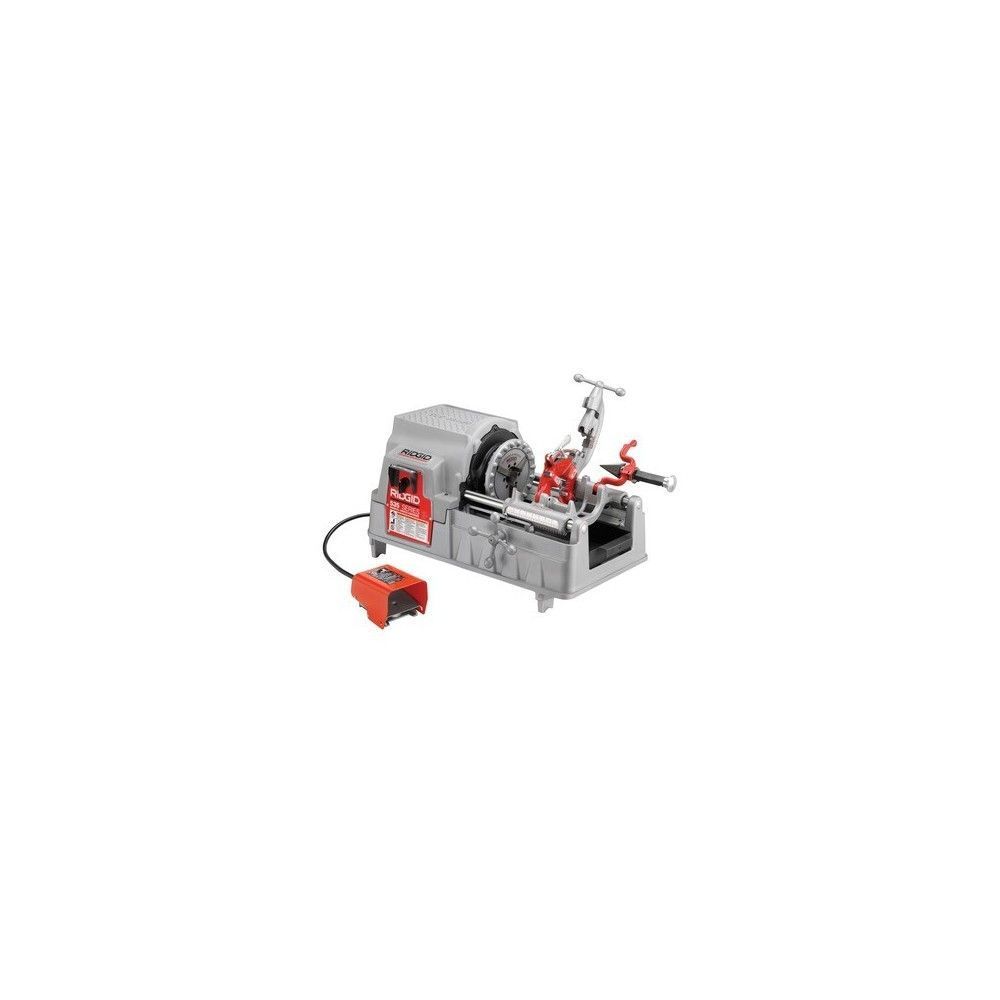

Interruptores Forward/off/reverse (Avance/apagado/retroceso) e interruptor de pedal integrado.
Mandril Mandril rápido Speed Chuck™ con inserciones reemplazables de mordazas de quijada oscilante.
Dispositivo de centrado trasero El accionamiento por leva gira con el mandril.
Cortadores Centrado automático, totalmente flotantes. Dos modelos disponibles: cortador 820 con rueda de corte, diámetro de tubos 1/8” a 2” (3 mm a 50 mm), diámetro de pernos 1/4” a 1” (6 mm a 25 mm). Modelo opcional: cortador 821 tipo cuchilla, diámetro de tubos 1/2” a 2” (12 mm a 50 mm). Consulte la tabla de pedidos.
Escariador Cono de cinco estrías, dcha., 1/8” a 2” (3 mm a 50 mm).
Bomba de aceite Bomba de aceite autocebante, tipo gerotor.
Escariadores Se dispone de escariador combinado para dcha/izq.

Documentos de soporte

Manual del operario

Información para pedidos

NÚMERO DE CATÁLOGON.º DE MODELODESCRIPCIÓNCABEZAL TROQUELADORPMVOLTAJE (V)FRECUENCIA (HZ)FASETIPO DE MOTORCONSUMO EN AMP. (A)ALIMENTACIÓNPESO
LBKG
96507 535  Máquina portabrocas de percusión de 1/2" - 2" NPT  811A  36  230  50 - 60  Universal  7.5  1/2 HP  260,0  117,9
  • 42365 - Conjunto de escariador 341
  • 46030 - Llave hexagonal, 3/16"
  • 42390 - Conjunto de cortador 820
  • 44185 - Rueda de corte E1032
  • 46015 - Llave hexagonal, 5/32"
  • 47745 - Juego de terrajas universales de aleación de 1/2" - 3/4"
  • 47750 - Juego de terrajas universales de aleación de 1" - 2".
  • 97065 - Cabezal roscador 811A 1/8” - 2” NPT, autoapertura, dcha.
66630 535  Máquina portabrocas de percusión de 1/2" - 2" BSPT  811A  36  230  50 - 60  Universal  15  1500 W  251,0  114,0
96062 535  Máquina portabrocas de percusión solamente - sin cabezales roscadores ni terrajas  36  115  50 - 60  Universal  15  1500 W  255,8  116,0
  • 11931 - Aceite de corte para roscar
  • 42365 - Conjunto de escariador 341
  • 42390 - Conjunto de cortador 820
  • Rueda de corte E1032
  • Llave hexagonal, 5/32 pulg.
  • Llave hexagonal, 3/16"
96052 535  Máquina portabrocas de percusión solamente - sin cabezales roscadores ni terrajas  36  230  50 - 60  Universal  7.5  1500 W  255,8  116,0
  • 11931 - Aceite de corte para roscar
  • 42365 - Conjunto de escariador 341
  • 42390 - Conjunto de cortador 820
  • Rueda de corte E1032
  • Llave hexagonal, 5/32 pulg.
  • Llave hexagonal, 3/16"
12451 535  Máquina portabrocas de percusión de 1/2 - 2 pulg. BSPT  815A  35/70  400  50  Inducción  3.5/5.1  1350/1700 W  348,0  158,0
  • 11931 - Aceite de corte para roscar
  • 42365 - Conjunto de escariador 341
  • 42390 - Conjunto de cortador 820
  • Rueda de corte E1032
  • Llave hexagonal, 5/32 pulg.
  • Llave hexagonal, 3/16 pulg.
  • Terrajas universales Gold, 1/2 a 3/4 pulg. BSPT
  • Terrajas universales Gold, 1 a 2 pulg. BSPT
  • 97080 - Cabezal roscador 815A 1/8" - 2" BSPT, autoapertura, dcha.
10971 535  Máquina portabrocas de percusión de 1/2 - 2 pulg. BSPT  811A  36  115  50 - 60  Universal  15  1500 W  251,0  114,0
  • 11931 - Aceite de corte para roscar
  • Terrajas, 1/2 a 3/4 pulg. BSPT
  • Terrajas, 1 a 2 pulg. BSPT
  • 42365 - Conjunto de escariador 341
  • 42390 - Conjunto de cortador 820
  • Llave hexagonal, 5/32 pulg.
  • Llave hexagonal, 3/16 pulg.
  • Cabezal troquelado, terrajas 811A QO BSPT izq.
10981 535  Máquina portabrocas de percusión de 1/2 pulg. - 2 pulg. BSPT  815A  36  230  50 - 60  Universal  7.5  1500 W  251,0  114,0
  • 11931 - Aceite de corte para roscar
  • Terrajas, 1/2 a 3/4 pulg. BSPT
  • Terrajas, 1 a 2 pulg. BSPT
  • 42365 - Conjunto de escariador 341
  • Cortador, 820
  • Rueda de corte E1032
  • Llave hexagonal, 5/32 pulg.
  • Llave hexagonal, 3/16"
  • Cabezal troquelado, 815A BSPT
12441 535  Máquina portabrocas de percusión de 1/2 - 2 pulg. BSPT  811A  35/70  400  50  Inducción  3.5/5.1  1350/1700 W  348,0  158,0
  • 11931 - Aceite de corte para roscar
  • 42365 - Conjunto de escariador 341
  • 42390 - Conjunto de cortador 820
  • Rueda de corte E1032
  • Llave hexagonal, 5/32 pulg.
  • Llave hexagonal, 3/16 pulg.
  • Terrajas universales Gold, 1/2 a 3/4 pulg. BSPT
  • Terrajas universales Gold, 1 a 2 pulg. BSPT
  • Cabezal roscador, terrajas 811A QO BSPT izq.
96047 535  Máquina portabrocas de percusión solamente - sin cabezales roscadores ni terrajas    35/70  400  50  Inducción  3.5/5.1  1350/1700 W  255,8  116,0
  • 11931 - Aceite de corte para roscar
  • 42365 - Conjunto de escariador 341
  • 42390 - Conjunto de cortador 820
  • Rueda de corte E1032
  • Llave hexagonal, 5/32 pulg.
  • Llave hexagonal, 3/16"

ACCESORIOS

NÚMERO DE CATÁLOGON.º DE MODELODESCRIPCIÓNPESO
LBKG
16723   Conjunto de bucle de accionamiento para carro con gran holgura  12  5,5
42405 844  Barra de accionamiento para roscadoras a engranajes  5 3/4  2,6
42415 768  Conjunto del enlace de accionamiento 141  2 1/2  1,1
51005 819  Mandril completo con boquilla 819, 1/2" - 2" NPT  10 1/2  4,8
42365 341  Conjunto de escariador 341  6 3/4  3,2
42390 820  Conjunto de cortador 820  8 1/2  3,9
58007   Soporte del adaptador del soporte de la máquina (para máquinas fabricadas antes de 1996)  17  7,7

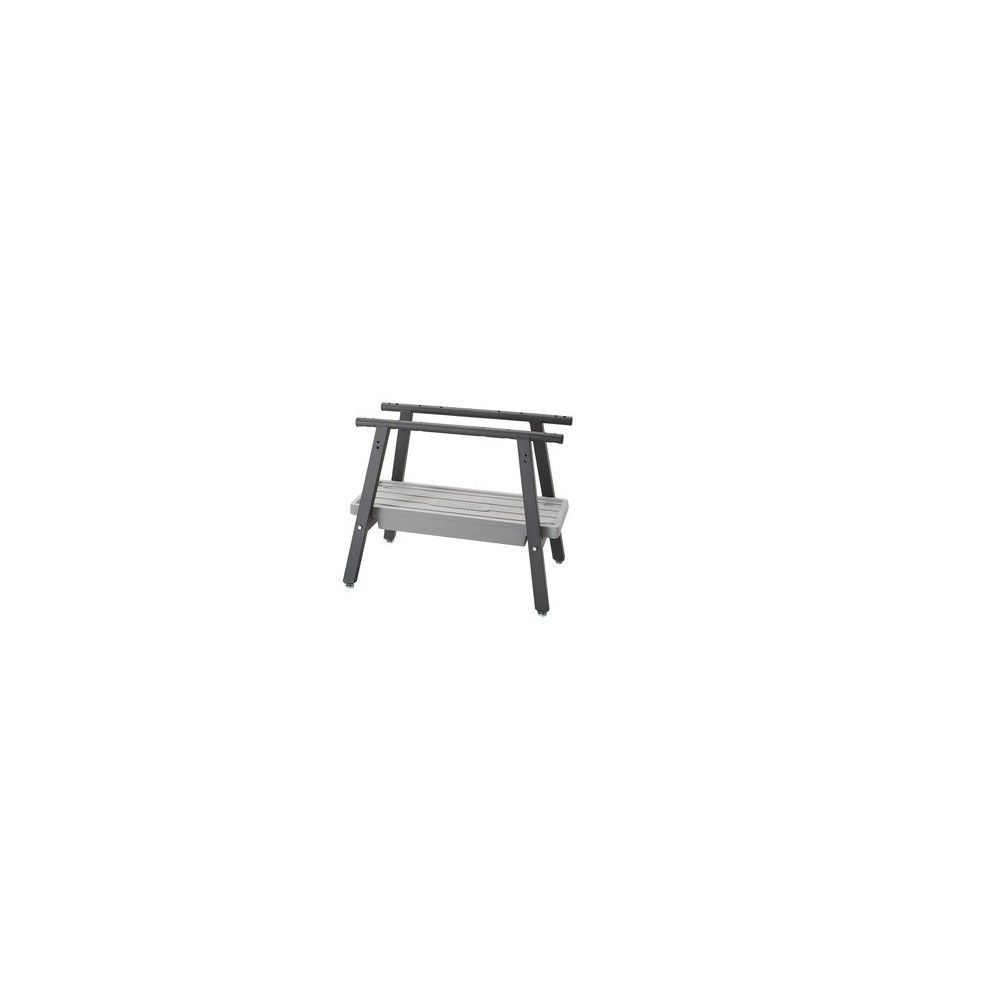

92457 100A  Soporte universal de patas y bandeja 100A  75  34,5

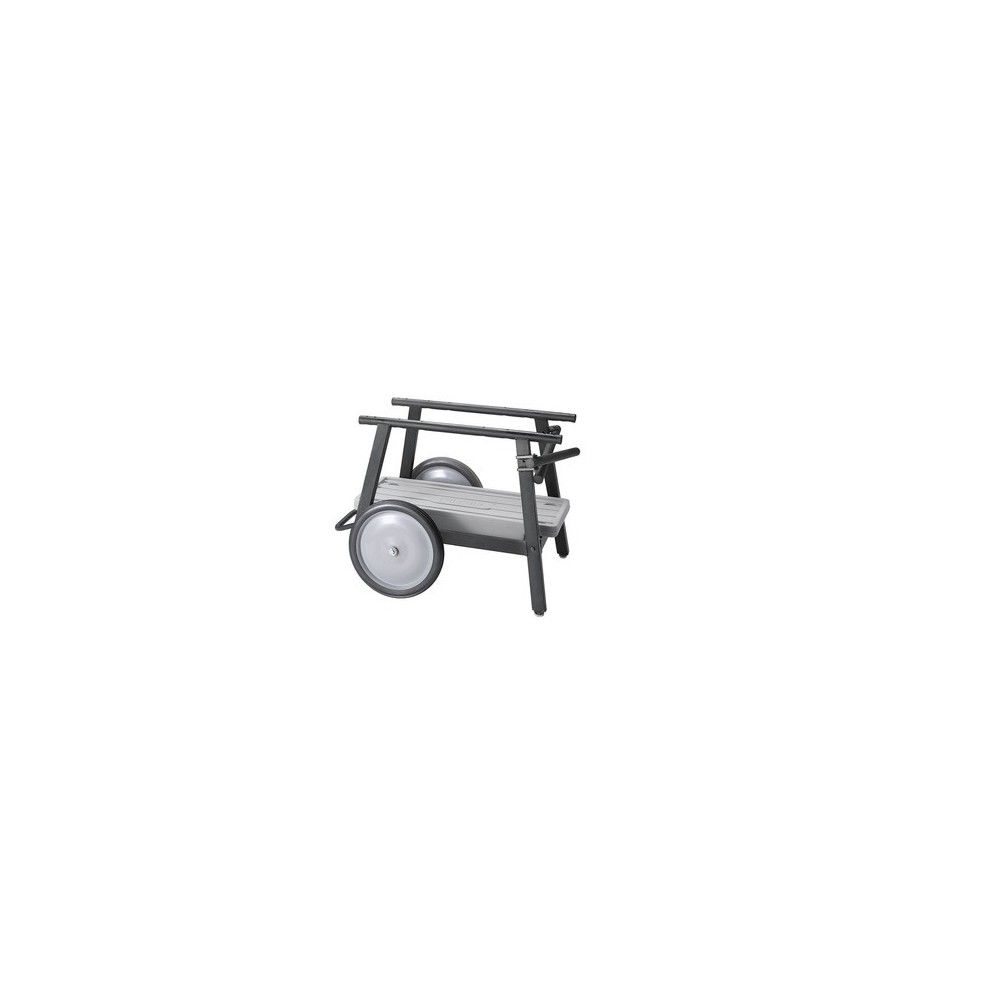

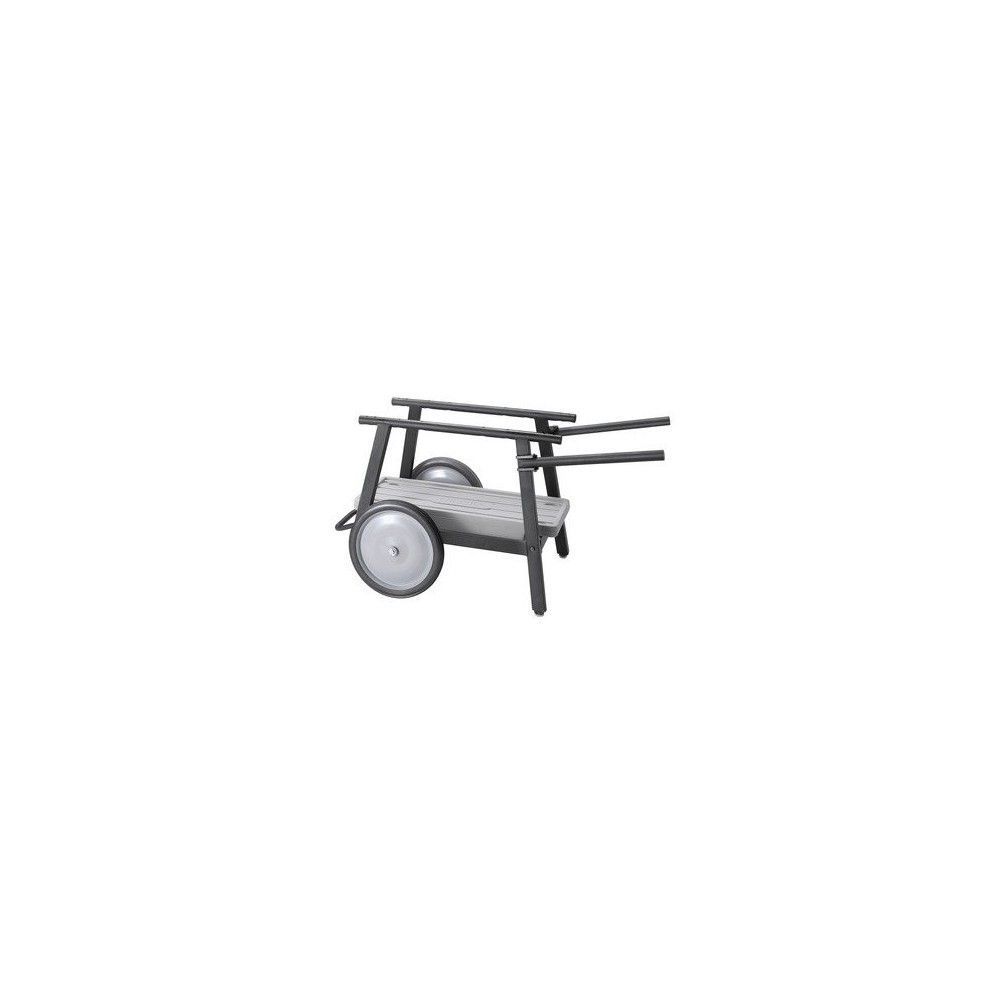

92462 150A  Soporte universal de ruedas y bandeja 150A  103  46,7

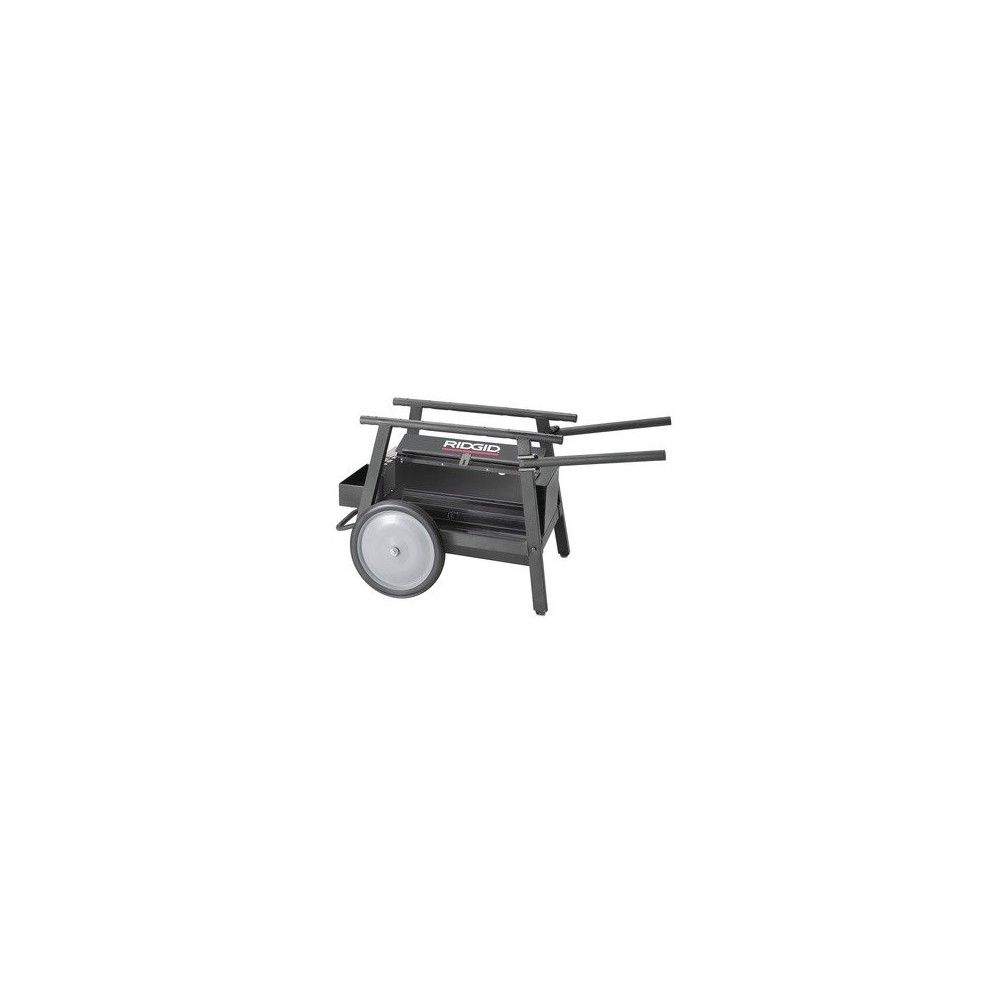

92467 200A  Soporte universal de ruedas y armario 200A  104  47,2
96517 MJ-1  Juego de roscado izquierdo MJ-1 535M  3 1/2  1,6
97365   Juego de inserto de mordaza para tubo recubierto PL (paquete de 3)  1/2  0,2
